电子元器件基本分类
电子元器件基本分类
一、元件产品
1、 组件：在工厂加工过程中不改变原材料分子组成的产品可以称为组件，组件属于不需要能量的设备。它包括：电阻、电容和电感。（也称为无源元件）。
组件分为：
1）.电路元件：二极管、电阻器等。
2）.连接部件：连接器、插座、连接电缆、印刷电路板（PCB）。
2、 器件：在工厂生产和加工过程中改变原材料分子结构的产品称为器件。
设备分为：
1.主动器件，主要特点是：（1）自身消耗电能，（2）需要外部电源。
2.分立器件，分为（1）双极晶体晶体管、（2）场效应晶体管、（3）晶闸管、（4）半导体电阻器和电容器
电阻
电阻由“R”和电路中的数字表示，例如，R1表示编号为1的电阻。电阻在电路中的主要作用是：分流、限流、分压、偏置等
电容
电容器通常由电路中的“C”和数字表示（例如C13表示编号为13的电容器）。电容器是由两个相邻的金属膜组成的部件，并由在中间的绝缘材料分隔开。电容器的主要特性是其直流隔离
电容器的容量代表储存的能量，电容器对交流信号的阻碍作用称为电容阻抗，它与交流信号的频率和电容有关
晶体二极管
晶体二极管通常用“D”和电路中的数字表示，例如，D5表示编号为5的二极管
功能：二极管的主要特性是单向导电，这意味着在正向电压的作用下，导电电阻非常小；在反向电压的作用下，导通电阻极大或无穷大
由于二极管的上述特性，它们经常用于无绳电话中的整流、隔离、电压稳定、极性保护、编码控制、频率调制和噪声抑制等电路

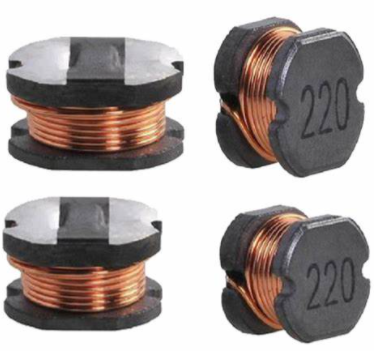

电感器
尽管电感器在电子制造中没有广泛应用，但它们在电路中同样重要。我们认为，电感器和电容器一样，也是储能元件，可以将电能转换为磁场能量，并将能量存储在磁场中。电感器由符号L表示，其基本单位为亨利（H），通常以毫欧姆（mH）为单位测量。它经常与电容器一起工作，形成LC滤波器、LC振荡器等。此外，人们还利用电感的特性制造电阻线圈、变压器、继电器等。
组合电路
集成电路是一种通过使用特殊工艺在硅衬底上集成晶体管、电阻器、电容器和其他组件而形成的具有特定功能的器件，简称IC，也称为芯片。
模拟集成电路是指由电容器、电阻器、晶体管和其他组件集成在一起以处理模拟信号的模拟集成电路。有许多模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘法器（分频器）、锁相环、电源管理芯片等。模拟集成电路的主要部件包括放大器、滤波器、反馈电路、参考源电路、开关电容器电路等。
模拟集成电路设计主要通过经验丰富的设计师进行手动电路调试和仿真来实现，而相应的数字集成电路设计大多是在EDA软件的控制下，使用硬件描述语言通过自动合成来生成的。
数字集成电路是将组件和布线集成到同一半导体芯片上的数字逻辑电路或系统。根据数字集成电路中包含的门电路、元件和器件的数量，数字集成电路可分为小型集成电路（SSI）、中型集成电路（MSI）、大型集成电路（LSI）、超大规模集成VLSI电路和超大规模集成ULSI电路。小型集成电路包含不超过10个门电路或不超过100个组件；中型集成电路包含10到100个门电路，或100到1000个组件；大规模集成电路包含100多个门电路或10到10个组件；超大规模集成电路包含超过10000个门电路，或者具有10到10个之间的多个组件；超大规模集成电路中的元件数量在10到10的范围内。它包括：基本逻辑门、触发器、寄存器、解码器、驱动器、计数器、整形电路、可编程逻辑器件、微处理器、微控制器、DSP等。
二、器件产品
继电器是一种电子控制设备，它有一个控制系统（也称为输入电路）和一个受控制系统（亦称为输出电路）。它通常用于自动控制电路。它实际上是一个“自动开关”，使用较小的电流来控制较大的电流。因此，它在电路中起着自动调节、安全保护和转换电路的作用。
汽车继电器/信号继电器
固态继电器/中间继电器
电磁继电器/干弹簧继电器
湿式弹簧继电器/热继电器
步进继电器/大功率继电器
磁保持继电器/极化继电器
温度继电器/真空继电器
时间继电器/混合电子继电器
延时继电器/其他继电器
二极管
半导体二极管，又称晶体二极管，简称二极管；它是一种只在一个方向上传输电流的电子元件。它是一种具有1个零件号的类型
开关二极管/普通二极管
齐纳二极管/肖特基二极管
双向触发二极管/快速恢复二极管
光电二极管/阻尼二极管
磁性二极管/整流二极管
发光二极管/激光二极管
变容二极管/检波二极管
其他二极管
三极管
在中文中，晶体管只是三引脚放大器件的统称。我们经常提到的晶体管可以是如图所示的几个器件，
可以看出，尽管它们都被称为晶体管，但在英语中使用的术语差异很大。晶体管一词实际上是汉语特有的象形词
电子三极管是英汉词典中“晶体管”一词的唯一英译，与电子三极管的最早出现有关。因此，它是先入为主的，“晶体管”一词的真正含义最初是指物体。其他在汉语中被称为三极管的东西不能翻译成三极管，否则会很麻烦。严格地说，在英语中没有“三条腿的管子”这个词！
带阻三极管/磁敏三极管
开关晶体管/闸流晶体管
中高频放大晶体管/低噪声放大晶体管
低频、高频、微波功率晶体管/开关晶体管
光敏晶体管/微波晶体管
高背压晶体管/达林顿晶体管
光敏晶体管/低频放大晶体管
功率开关晶体管/其他三极管
电容器
电容器通常被称为电容器，用字母C表示。
定义1：顾名思义，电容器是一个“电容器”和一种容纳电荷的设备。英文名称：capacitor。电容器是电子器件中应用广泛的电子元件之一，广泛应用于隔离、耦合、旁路、滤波、调谐电路、能量转换、控制电路等方面。
定义2：电容器，任何两个相互绝缘并紧密间隔在一起的导体（包括电线）形成一个电容器。
云母电容器/铝电解电容器
真空电容器/漆电容器
复合介质电容器/玻璃釉电容器
有机薄膜电容器/导电塑料电位计
红外热敏电阻/气体电阻器
陶瓷电容器/钽电容器
纸电容器/电子电位计
磁敏电阻器电位计/湿度敏感电阻器
光敏电阻器电位计/固定电阻器
可变电阻器/行电阻器
热敏电阻/熔断电阻器
其他电阻器/电位计
连接器
连接器，也称为连接器。在中国也称为连接器、插头和插座。一般指电气连接器。连接两个有源设备以传输电流或信号的设备。
端子/线束/卡座
IC插座/光纤连接器
接线柱/电缆
印刷板连接器/计算机连接器
移动电话连接器/接线板/接线基座
其他连接器
电位器
一种用于分压的可变电阻器。在暴露的电阻器上，一到两个可移动金属触点被紧紧按压。触点位置决定电阻器任一端和触点之间的电阻值。
合成碳膜电位计/直接滑动电位计
贴片电位器/薄膜电位器
|实心电位计/单圈/多圈电位计
单连接和双连接电位计/带开关电位计
绕线电位计/其他电位计
保险组成部分
温度开关/温度保险丝
电流保险丝/保险丝座
自恢复保险丝/其他保险组件
传感器
一种设备或装置，可以感应特定的测量信号，并根据特定的模式将其转换为可用信号，通常由敏感组件和转换组件组成
电磁传感器/敏感部件
光电传感器/光纤传感器
气体传感器/湿度传感器
位移传感器/视觉、图像传感器
其他传感器
电感器
可以产生电感的元件统称为电感元件，通常直接称为电感器
磁珠/电流互感器/电压互感器
电感线圈/固定电感/可调电感
绕线电感/非绕线电感
扼流电感器（扼流线圈、扼流线圈）
其他电感器
电声装置
电声装置：指将电和声音相互转换的装置。它使用电磁感应、静电感应或压电效应来完成电和声音的转换，包括扬声器、耳机、麦克风和留声机。
扬声器/麦克风
扬声器/接收器|蜂鸣器（蜂鸣器是一种由直流电压供电的集成电子发声器。）
电声配件
锅架/电喇叭/防尘罩
声膜、振膜/其他电声配件
T铁/磁钢|弹性波
卷筒纸/压边/电声网罩
频率元件
分频器/振荡器/滤波器
谐振器/调频器/鉴别器
其他频率分量
开关元件
晶闸管/光耦/簧片/其他开关元件
光电子与显示器
显示管
示波器管/摄像管|投影管
光电管/发光器件/其他光电子和显示器件
磁性部件
磁头/铝镍磁钢永磁元件
金属软磁元件（粉芯）/铁氧体软磁元件
铁氧体永磁元件/稀土永磁元件
其他磁性部件
集成电路
电视IC/音频IC/电源模块
视频播放器IC/视频记录器IC/计算机IC
通信IC/遥控IC/摄像头IC
报警IC/门铃IC/闪光灯IC
电动玩具IC/温控IC/音乐IC
电子琴IC/手表IC/其他集成电路
电子硬件
触点/触点/探针
铁芯/其他电子硬件
显示设备
点阵/LED数码管/背光装置
液晶屏/偏光片/LED芯片
LED显示屏/LCD显示模块
其他显示设备
