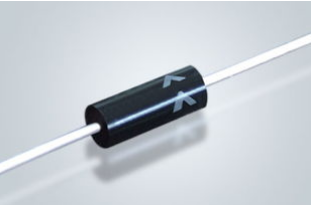

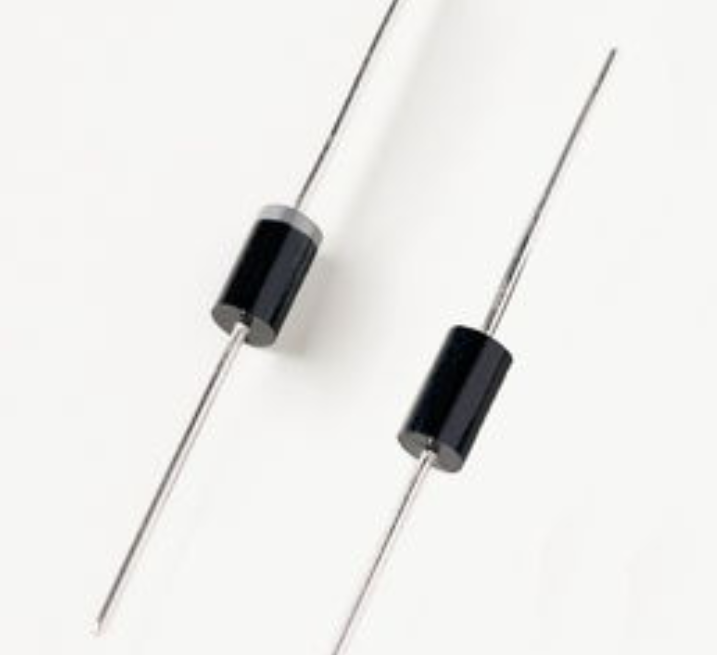

二极管工作原理

      晶体二极管是由p型半导体和n型半导体形成的pn结。在界面的两侧形成空间电荷层，并建立自建电场。当没有施加电压时，pn结两侧载流子浓度差引起的扩散电流等于自建电场引起的漂移电流，并且处于电平衡状态。当外部存在正电压偏置时，外部电场和自建电场的相互抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。
