雷达截面测试仪

1，具有频率响应和隔离校准模式2，8.4英寸真彩色高分辨率LCD显示屏3，具有时域测量，角域测量和硬件时域门等测量功能4，一键操作大大简化了测量设置步骤，提高工作效率5，Windows XP操作系统，中文菜单，英文菜单选项6，带USB，GPIB，LAN，标准并口，RS232串口和VGA显示接口传输频率范围45MHz~20GHz45MHz~40GHz传输频率分辨率1Hz传输频率精度±1ppm（23°C±3°C）发送端口输出功率精度±2.5dB发送端口输出谐波抑制≤-25dBc发送端口输出非谐波抑制≤-20dBc发送端口功率线性度±2.0dB最大发送功率+ 10dBm接收灵敏度接收端口1接收端口1（前置放大器）45MHz~3.2GHz≤-105dBm3.2~10GHz≤-115dBm10~20GHz≤-106dB m45MHz~3.2GHz≤-122dBm3.2~20GHz≤-125dBm20~40GHz≤-120dBm接收端口2接收端口245MHz~3.2GHz≤-110dBm3.2~10GHz≤-115dBm10~20GHz≤-106dBm45MHz~3.2GHz≤-110dBm3。 2~20GHz≤-115dBm20~40GHz≤-100dBm接收端口3接收端口345MHz~3.2GHz≤-110dBm3.2~10GHz≤-115dBm10~20GHz≤-106dBm45MHz~3.2GHz≤-110dBm3.2~20GHz≤-115dBm20~40GHz ≤-100dBm接收端口1dB压缩等级≥-10dBm接收端口145MHz~20GHz≥-22dBm20~40GHz≥-25dBm接收端口2345MHz~20GHz≥-10dBm20~40GHz≥-15dBm发送端口与接收端口隔离≥90dB（带接收端口1,2）≥80dB（带接收端口3）中频带宽最小1Hz，最大5MHz，步进模式，共40种端口连接器形成3.5mm（公头），系统阻抗50欧姆2.4mm（公头） ），系统阻抗50欧姆测量端口3号测量接收器4号数字接口USB接口，RS232串口，GPIB接口，标准并口，VGA接口，LAN接口本地振荡器输出（可选）频率：53MHz~20GHz，功率：-3dBm~ + 7dBm（典型值）硬件时域门功能（可选）脉冲调制开关比脉冲调制开关比45MHz~3.2GHz≥64dB3.2~20GHz≥80dB45MHz~3.2GHz≥64dB3.2~40GHz≥80dB脉冲调制上升时间≤30ns脉冲调制下降时间≤30ns最小脉冲宽度≤100ns脉冲步进分辨率16.7ns操作系统Windows XP显示模式8.4英寸高亮度液晶测量域频域，时域，角域尺寸（宽×高×深）426mm×266mm×452mm（不带脚，手柄）464mm×282mm×542mm（含脚，手柄）功耗≤ 300W重量≤32kg用户友好的用户界面简单直观，易于操作，可提高测试效率，灵活的校准类型本产品提供频率响应校准，频率响应和隔离ca解放类型。
可根据实际测试要求选择金属球，金属板，金属角反射镜，龙波镜等各种校准件，便于在不同应用环境下进行高精度测试。 。
丰富的外围接口，灵活实用本产品采用PC兼容的嵌入式计算机模块和Windows软件操作系统，实现了测试仪器与个人计算机的完美结合。用户可以使用丰富的I / O接口（包括GPIB，USB，LAN和并行接口）来完成数据通信的最佳选择。
时域分析可用于测试背景分析和干扰抑制。通过配置时域测量选项，确定RCS测试的背景干扰分布，实现目标和测试，可以在频域和时域之间切换产品。
时域分离干扰，结合软件时域门控，实现测试背景干扰抑制，提高测试精度。自动测试用户可以将测试结果发送到本地/网络打印机或远程数据处理服务终端，以便于分析和处理测试数据。
自动化测试可在测试过程中节省大量时间，通过灵活的自动化环境有效降低测试成本：◆使用SCPI命令控制产品，完成自动化测试◆通过LAN或GPIB接口直接从产品或外部PC执行代码，本产品可作为测试系统的主人。 ◆无需外接PC即可直接在本产品上运行应用程序。

您可能还喜欢这些产品

  • 电控箱
  • 光控电位器
  • 控制阀
  • 通讯电源模块
  • 水内冷发电机绝缘测试仪
  • 激光气体流量计
  • 激光流量计
  • 石墨烯晶体管
  • 蝎子桥
  • 全息幻像系统
  • 接地电阻测试仪线怎么插?
    接地电阻测试仪线怎么插?

      接地电阻测试仪专门用于测试接地装置的电气完整性。与绝缘子故障检测器一样，它是电气测试中不可或缺的一部分，也是常规测试项目。主要测试

  • 接触网接地电阻测试仪使用

    接地电阻测试仪正确使用方法如下：　　(1)首先按规定埋置好表附的辅助接地探针及连接导线（C-一接40m长线，P一接20m短线，E-接接地极）。　　(2)断开

  • 用于万用表和绝缘测试设备校准验证高达 4000V 的高值精密电阻器
    用于万用表和绝缘测试设备校准验证高达 4000V 的高值精密电阻器

    使用高值、精密厚膜电阻元件，我成功地制作了校准标准电平验证箱，用于评估最新生产的绝缘测试仪。公司/机构： ITTSB 博客www.ittsb.eu行业/应用领

  • 高精密低电阻测量仪
    高精密低电阻测量仪

    显示Display荧屏尺寸98mm*58mm, 四色高清VFD彩屏98mm*58mm, 4-color VFDTFT4.3寸真彩液晶显示4.3 inch TFT LCD测试参数Parameters直流电阻、温度DC resistance, temperature直流电

  • 平面电感测金属

    电感线圈贴近金属平面放置时，在特定频率下的电感量会明显减小、ESR会有所增加（LCR测量），为什么会发生这样的变化？假如一个贴近金属平面的线圈

  • 电位器测试及好坏判别
    电位器测试及好坏判别

    电位计的主要要求如下：① 电阻符合要求。② 中心滑动端与阻力体接触良好，转动平稳。带开关的电位器，开关部分动作准确、可靠、灵活。因此，使

  • 光敏电阻特性测试实验
    光敏电阻特性测试实验

    光敏电阻特性实验报告                          光敏电阻特性实

  • 绕组电感的功能和测试方法

    绕组电感的功能和测试方法详细说明绕线电感是电感的一种，是通过缠绕绝缘导线制成的电磁感应元件，也是电路中常用的元件之一。线绕电感器适用于

  • 功率给定值达不到电阻低

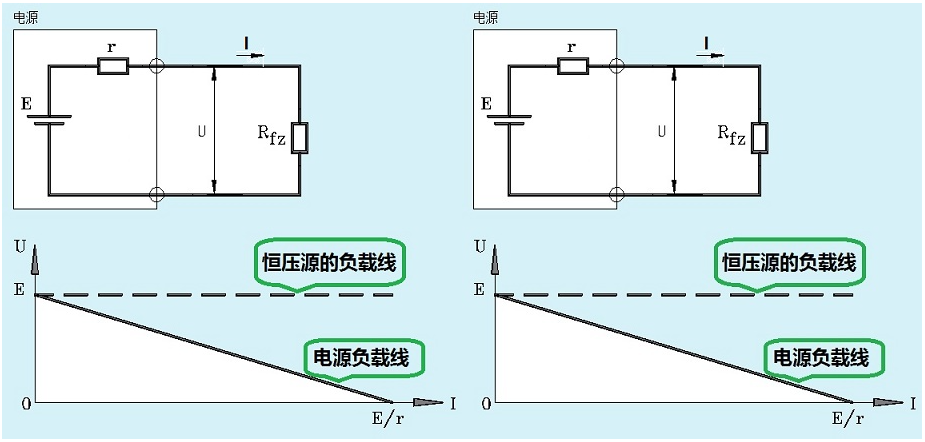

    功率给定值达不到电阻低

    作者：Patrick Zhang著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。题主的主题包括两方面的内容：1）为何负载功率变大，电

  • 表面贴装电阻器

    表面贴装电阻器具有EIA（电子工业联盟）认可的各种尺寸和形状的封装。这些是通过沉积一层电阻材料制成的，由于其尺寸小，没有足够的空间容纳色码

  • TDK饱和电流高达80A屏蔽型SMT功率电感

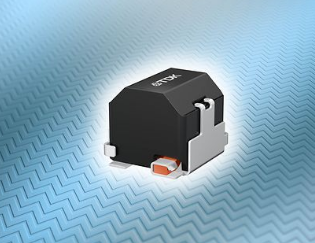

    TDK饱和电流高达80A屏蔽型SMT功率电感

    PCM电感器感值范围：0.4μH至10μH的14种电感值电流：饱和电流量可达80A材质：金属合金磁芯电阻值：0.72mΩ至9mΩ尺寸：12.7*15.8*11.5mm工作温度：-55℃至+165℃

  • 二保焊机上面的电感是什么意思
    二保焊机上面的电感是什么意思

    二保焊电感是一种用于电弧焊接的元器件，是焊接过程中不可或缺的一种辅助设备，其主要作用是稳定焊接电弧，控制电流以及过滤电源中的噪音等。二

  • 大毅集团预防职场暴力之书面声明
    大毅集团预防职场暴力之书面声明

    大毅集圉预防曦塌暴力之書面馨明本公司赢保障所有员工在埶行瞰务遏程中﹐免於遭受身醴或精神不法侵害而致身心理疾病﹐特以書面加以磬明﹐才不容

  • 表面电阻率是不是材料本质属性
    表面电阻率是不是材料本质属性

    电阻率、体积电阻率、表面电阻率的区别与测定方法什么是电阻率？电阻跟导体的材料、横截面积、长度有关。导体的电阻与两端的电压以及通过导体的

  • PDC/信昌耐高压电容FV系列电压高达1000V~5000V
    PDC/信昌耐高压电容FV系列电压高达1000V~5000V

    PDC/信昌 FV系列耐高压电容采用环保材料制造，不含铅或镉。这些电容器的特点是MLCC中的多层电容器单元与实现高电压性能。这种特殊的设计可以将电压

  • 金属膜和薄膜电阻 电阻表面上看起来很相似
    金属膜和薄膜电阻 电阻表面上看起来很相似

    电阻有三种基本类型：金属膜电阻、薄膜贴片电阻及厚膜贴片电阻，这三种电阻表面上看起来很相似，并且可能具有类似的采购规格。但实际上，这三种

  • 用万能表测直流电阻怎么测

    用万用表测量电流电阻的方法：1.所用的万用表，无论是测量电压、电流还是电阻，都是普通的表头。测量电阻时，第一步是将其设置为欧姆范围。通常

  • 电流检测电阻测量方法

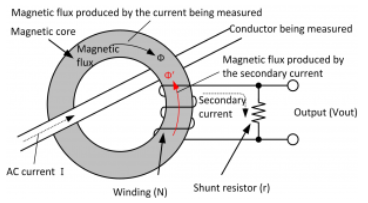

    电流检测电阻测量方法

    电流传感器测量原理测量原理：CT电流传感器CT 电流传感器使用将被测电流转换为与匝数比成正比的次级电流的原理。测量原理：与匝数比成正比的交流

  • 保险丝检测流程

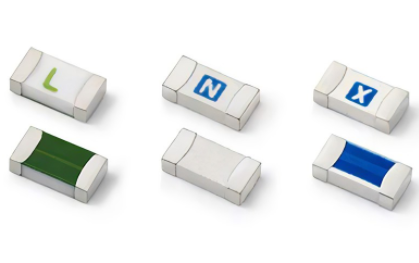

    保险丝检测流程
