电控箱

1，根据电控箱对冷库的适应性，低温冷藏和冷冻海鲜池2.根据电控箱对压缩机的适应性，适用于涡旋式风冷压缩机。

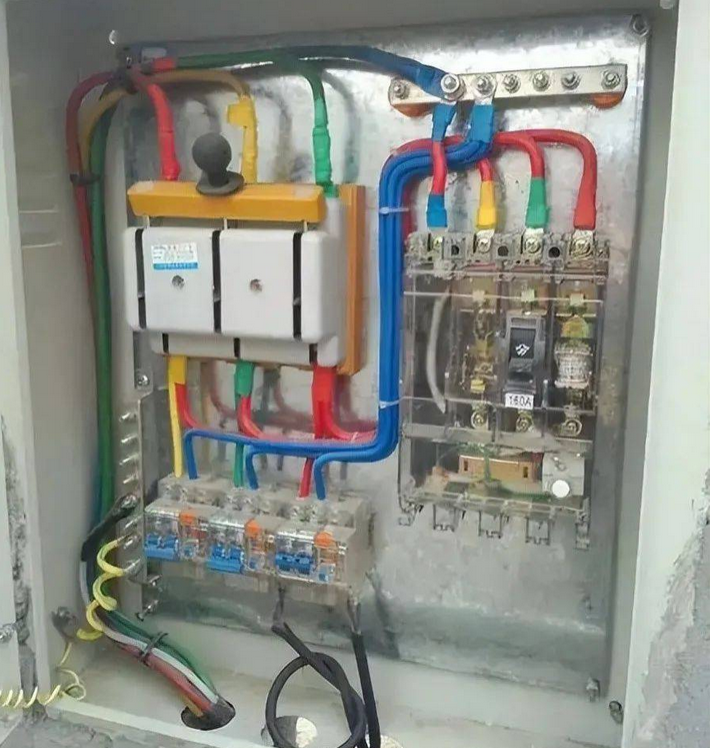

单元电气控制箱1接线顺序一切准备就绪后，开始接线。

根据原理图，首先完成主电路的接线，然后连接控制电路和信号线。

2放置线时，必须根据实际长度清空材料。

可移动线束应考虑最大极限位置的长度。

使用该线路时，请尝试使用短线和零线头以避免浪费。

二次线不允许中间接头和强拉力。

在延长线及其绝缘损坏的情况下，线布置应尽可能小以减少弯曲和交叉。

弯曲时，弯曲半径应不小于电线外径的3倍并弯曲成弧形。

当电线交叉时，应穿过几根电线。

多根导线和细导线穿过粗导线作为原理;接线时每根导线应笔直而直，线条要整齐，风格美观;当电线穿过金属板的孔时，它必须安装在金属板的孔上。

保护材料，如橡胶保持器;线束缠绕有阻燃缠绕管。

为了在传导期间实现散热要求，缠绕管应该具有每周3至10mm的间隙，并且还可以分段缠绕和分段缠绕。

间距为150-180mm，卷绕长度为100mm，分段绕组线束应整齐排列。

它不允许锯齿状，电线应该在线槽中行走。

3端子的压线通过端子连接到端子和电气元件。

应使用专用工具按下端子。

必须紧固压力，并且必须没有暴露的电线。

当端子压接时，应拧紧进入方向。

方向是一样的。

4导体标记每根导线必须配备与图纸对应的数字管。

编号套筒应平行于元件安装平面连接。

标志的方向应符合国家标准的国家标准。

书写应根据国家机械制图的标准字体印在打字机上。

写入内容与接线图相同。

连接导线时，与端子的距离为1.0~2.0mm。

当垂直位置没有外力时，不应有滑动现象。

5端子当接线端子是压接端子时，直接插入单股线，电线绝缘护套与端子压板之间的距离为1.0至2.0 mm。

多股钢丝采用相应规格的冷压接头，钢丝绝缘护套与接头管相连。

端子之间的距离为1.0~2.0mm;必须拧紧各种压接端子，以拧紧插入的电线，并且必须没有松动;当端子拧紧时，多股线必须按相应的规格进行冷压。

电线弯曲成羊眼环并沿顺时针方向弯曲。

内径比端子接线螺钉的外径大0.5至1.0mm。

绵羊眼线不能重叠，连接后线与绝缘层之间的距离为1.0-2.0mm。

6接地电气控制箱和门必须根据需要接地。

接地线应使用标准的黄绿线代替。

它不应该用不同的颜色代替。

接地必须用接地符号清楚标明。

7电控箱内的清洁接线完成后，应清洗多余的电缆，端子和其他残留物，并用空气压缩机清洗电控箱内部，以保持电控箱内的电气元件清洁。

整洁。

完成所有接线后，应对电路进行测试。

首先，断开电控箱中的所有断路器，按照原理图中的要求连接电源和外部元件，然后关闭断路器检查每条道路是否正常工作。

在所有线路正常工作后，它们可以转移到下一个过程。

试验完成后，应及时复位接线槽和端子盖，电控箱内的断路器和空气开关应保持断开状态。

1）盘外接线应采用适当的方法保护，如软管，钢管等，接线应位于机床不易损坏的地方。

2）磁盘外部的机床或电源线之间的连接必须放在桥中。

桥梁由底座支撑，不接触地面！ 3）外部管道应水平和垂直统一。

4）包装机等加热设备的连接，布线不能靠近加热部分放置。

接线在带接线盒的接线盒中进行。

加热器连接使用玻璃和陶瓷线，不能使用易燃线。

5）磁盘外的所有电线连接必须在连接盒中进行，并且线路中间不应有连接器。

6）磁盘外的所有连接盒（继电器盒）和电线入口的保护等级必须高于IP55。

7）在继电器接线端子的同一端连接两根导线，并在有三根或更多端子时设置其他接线端子。

8）当传感器接线在易损部件中进行时，应使用软管进行保护。

软管应尽可能放在传感器的根部。
